華南師范大學

用戶概況
華南師范大學是一所具有哲學、經濟學、法學、教育學、文學、歷史學、理學、工學、管理學等學科門類較齊全的綜合 性教學研究型大學。是“211 工程”重點建設大學和廣東省屬重點大學。該校有廣州石牌、廣州大學城和南海 3 個校區， 面向全國包括港、澳、臺在內的 34 個省、自治區、直轄市、特別行政區招生。

面臨挑戰
華南師范大學中心機房配置了 2 臺 DELL 2650 服務器提供 Windows 下 Oracle 服務，服務器通過光纖連接 1 臺 ADTX ArrayMasStor FC-1 磁盤陣列。另有 4 臺 DELL 6650 服務器作為教學資源服務器，連接 1 臺 ADTX ArrayMasStor FC-1 磁盤 陣列。
除 3 個校區師生外，還有部分港澳合作學校的師生也會訪問學校網站，校園信息系統與教學資源服務器用戶量大，訪問 頻繁，對業務連續性要求較高，存儲系統單點故障隱患明顯，承受較大壓力，一旦存儲故障或數據本身出現錯誤，將導 致訪問中斷與數據丟失風險。此外，原有存儲分布比較零散、擴容難度大、存儲利用率不高且不易管理。
用戶需要一種統一的存儲管理方案來代替現有的存儲架構，通過高效的存儲保護機制來保證應用的連續運行，避免存儲 單點故障造成訪問中斷。

解決方案
針對用戶上述需求，信核數據提供了存儲級高可用與虛擬 化解決方案。
新增 2 臺信核 Tigler SC8200 存儲網關，構成存儲管理及 高可用集群，接入原有存儲系統。新增 1 臺信核 Nextor SS6300 磁盤陣列作為冗余存儲。新增 1 臺光纖交換機， 與原有光纖交換機構成冗余網絡。
存儲系統高可用，保障業務連續性
兩臺 SC8200 存儲網關構成的存儲管理集群，接管原有 全部陣列與新增陣列，構成存儲級高可用（HA）架構。 前端通過 FC-SAN 雙路徑提供給服務器集群使用，通過 MPIO 軟件進行多路徑管理。原有陣列與冗余陣列互為鏡 像，前端 I/O 雙份寫入，保證數據時刻一致。主存儲發生 故障時，存儲服務靜默切換至冗余存儲，切換時間不超過 30 秒，前端應用持續運行不受影響。最終實現存儲網絡、 存儲網關和磁盤陣列整個存儲系統全冗余高可用架構。
存儲資源虛擬化統一管理，提高利用率
通過 SC8200 存儲網關提供的存儲虛擬化功能，對原有存 儲資源進行統一管理，通過虛擬池化技術預支存儲容量， 實現按需分配，以虛擬卷的形式分配至前端應用。

用戶獲益
存儲單點故障消除，業務連續性有保障
存儲系統故障自動識別，前端應用依然持續在線、不受影 響，后端存儲服務 30 秒內靜默切換，極大地提高了 IT 系 統持續工作能力。不再擔心存儲故障導致訪問中斷與數據 丟失，發生故障時亦可從容應對。
解決管理難題，存儲利用率大大提升
存儲設備管理工作簡化，工作量減少，存儲利用率提高近 40%，獲得了存儲管理高附加值。
解決擴容規劃難題，實現靈活擴容
后期擴容規劃不再困擾，可隨著數據量增加靈活購置時下 最具性價比的存儲，無縫納入網關統一管理。

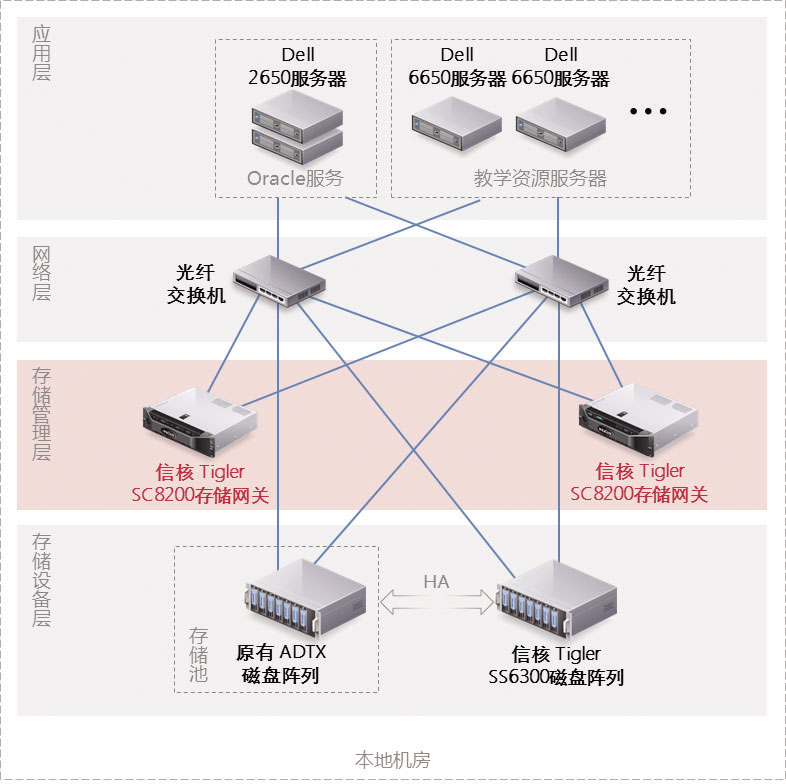

總體建設拓撲圖
