中國人民銀行深圳市中心支行

用戶概況

中國人民銀行深圳市中心支行是中國人民銀行在深圳的直屬分支機構（正廳級），內設國家外匯管理局深圳市分局。承擔著深圳轄區貫徹執行貨幣政策、維護金融穩定、推動金融改革創新、組織支付清算、打擊洗錢活動以及貨幣發行、經理國庫、金融統計、征信管理、黃金市場等重要金融管理職責，并組織指導轄區的外匯管理工作。


面臨挑戰

中國人民銀行深圳市中心支行數據中心機房有幾十套業務系統，存儲涉及品牌主要有：EMC、聯想、華為等。其中兩臺EMC VNX5400存儲容量都是35TB；一臺EMC VNX5300存儲容量為9TB；一臺EMC CX4存儲容量為18TB，都是分別通過兩臺光纖交換機連接到業務主機。

數據中心機房內新增的服務器和存儲設備越來越多，給信息化管理帶來極大的不便，造成許多存儲資源的浪費，同時數據也是業務系統的重中之重，存儲系統自身問題逐漸顯現出來，如硬盤、控制器、電源、風扇等問題。一旦出現存儲系統異常故障，不僅會造成經濟上的損失，還會影響業務系統的正常運行。由此，要求實現存儲資源管理與數據安全就成為3-5年信息化規劃建設勢在必行的事。


解決方案

針對上述用戶需求，信核數據提供了異構存儲資源整合管理與數據安全解決方案。

本地數據中心新增2臺信核Tigler SC8430存儲網關，通過存儲虛擬化引擎SVE（Storage Virtualization Engine）和統一的LUN（ Logical Unit Number）管理及存儲池管理EMC VNX5400存儲、EMC VNX5300存儲以及EMC CX4存儲，可以將這些未使用的存儲空間進行虛擬化整合。通過存儲設備驅動和控制系統實現與存儲設備的連接，將EMC VNX5400存儲、EMC VNX5300存儲以及EMC CX4存儲未使用的存儲空間加入到存儲池，通過OSN SOD按需存儲分配技術，實現自動精簡配置，為用戶業務系統提供隨業務發展而動態分配的存儲空間。

利用本地HA功能部署存儲高可用環境，以確保一些重要業務系統全冗余機制，來實現業務系統連續性以及數據實時備份，提供7*24小時服務。

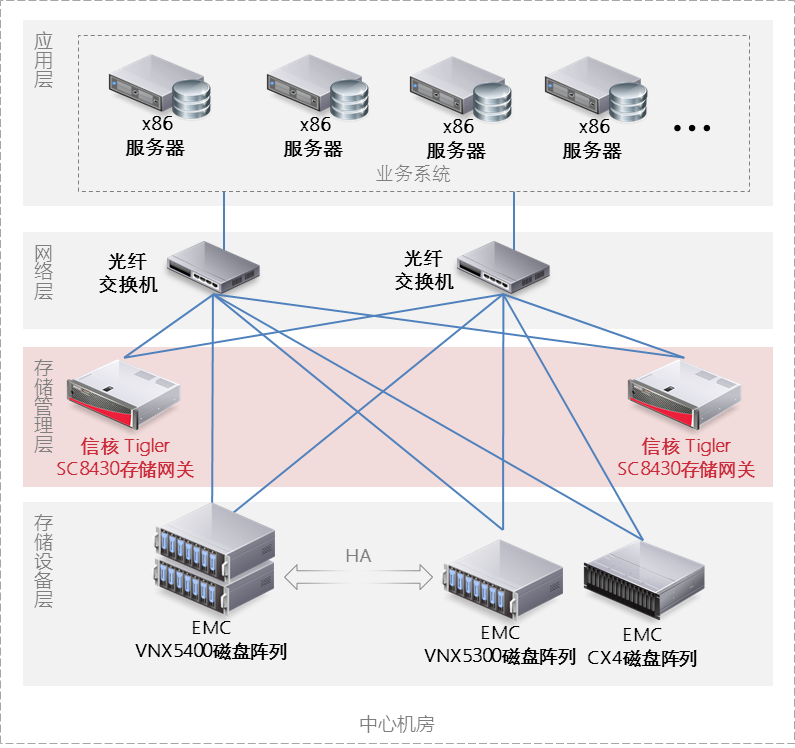

總體建設拓撲圖

存儲資源透明管理，保留存儲原有標識

通過信核存儲網關提供透明接管（TVM）功能，對存儲資源進行透明管理，不改變原有存儲資源任何標識與數據格式、類型，以透明虛擬卷的形式分配至前端應用。

開放式存儲統一管理

提供存儲資源整合服務，可按需按質非配存儲資源?？砂催\算頻度將不同性能的存儲資源分配給不同運算節點；可動態調配運算節點所需存儲資源，只有當數據實際寫入才會占用存儲資源，提升存儲資源利用率。

數據池、卷容錯服務

虛擬化存儲網關管理下的存儲設備具備跨陣列容錯能力，當某臺陣列上分配給運算節點的邏輯卷故障或跨多陣列整合分配的邏輯卷故障時，除了可自動切換到冗余卷提供存儲服務外，還將在不同位置的物理設備上自動形成容錯卷（根據策略配置，支持多個），確保任意時段均有可供自動切換的冗余卷存在，確保存儲服務的不中斷。

塊級存儲高可用存儲

信核虛擬化存儲網關選擇塊級數據作為操作對象。數據同步不需考慮上層原有文件級屬性和格式，不影響應用系統的升級擴展。塊級操作保證數據同步過程與應用系統分離，實現高可用系統與應用系統的完全獨立。


用戶獲益

提高存儲利用率，節省存儲成本

通過存儲虛擬化平臺整合異構存儲設備，提高存儲利用率；提供自動精簡配置（Thin Provisioning）功能，實現存儲資源按需分配，可以按需增量添置，從而減少了前期投入，充分利用現有資源；可根據數據重要性，實行分層存儲，使存儲設備價值最優化。

存儲系統全冗余架構

信核存儲級高可用解決方案采用全冗余架構，部署雙磁盤陣列(支持異構陣列高可用)與雙存儲網關，形成管理節點與存儲節點雙冗余，存儲網絡部署雙交換機構成冗余鏈路，真正實現系統級全冗余架構，消除所有單點故障隱患。

存儲高可用保障業務連續

信核存儲高可用解決方案與HP-Unix、IBM-AIX、Oracle HA、VMware HA等應用層雙活集群一起構建異構存儲數據冗余鏡像，確保在生產存儲遇到意外發生時，能夠自動切換鏡像存儲，保證前端業務連續。

容災保護服務

虛擬化存儲網關針對數據及存儲系統提供容災保護服務，可將數據同步或異步傳遞至遠端容災站點，可根據需要配合搭建應用級容災或數據級容災站點（同一平臺即可擴展）。
