北京大學第一醫院，簡稱北大醫院，是大型三甲綜合性醫院，醫療保險 A 類定點醫院。北大醫院為全市 680 萬享有基本醫療保險的職工提供自主選擇的醫療保障，醫院日均門急診量 7000 人次。
北大醫院醫保系統運行于 2 臺 IBM X5 服務器構成的集群上，采用 SQL Server2005 數據庫。數據存放于 1 臺 IBM DS3512磁盤陣列上，單卷容量 1TB。
醫保業務系統數據只保存單份，如果存儲故障，將造成數據丟失和醫保系統長時間停機，影響患者就診和醫院信譽。
如何確保數據安全，保障醫保系統連續運行，是醫院 IT 部門當下最關心的問題。
解決方案
針對上述用戶需求，信核數據提供了存儲級高可用解決方案。
新增2臺信核Tigler SC8200 存儲網關，構成存儲管理集群，接入原有存儲系統。新增 1 臺 IBM DS3512 磁盤陣列，作為冗余存儲。新增 2 臺光纖交換機，構成冗余網絡。
設備在線熱接管，部署過程不停機
通過 SC8200 存儲網關提供的透明數據遷移（TVM）功能結合透明路徑遷移（TPM）功能，在線熱接管原有存儲系統。在不影響業務系統正常運行的前提下，完成新舊存儲系統的數據遷移，保留原有存儲中的所有配置、標識等信息，遷移過程業務全程在線。在解決了原存儲系統容量危機的同時保障了系統業務連續性。
全冗余存儲架構
兩臺 SC8200 存儲網關構成存儲管理集群，當其中一臺故障時，存儲管理服務自動切換到另一臺上，有效避免了管理設備單點故障，保證最重要的本地業務連續性。結合雙光纖換機構成的冗余網絡，與雙存儲設備構成的冗余存儲架構，最終實現存儲網絡、存儲網關和磁盤陣列整個存儲系統全冗余高可用架構。
雙存儲系統共同協作，避免單點故障
存儲網關構成的存儲管理集群接管原有 DS3512 陣列與新增 DS3512 陣列，構成存儲級高可用（HA）架構。前端通過 FC-SAN 雙路徑提供給服務器集群使用，通過 MPIO 軟件進行多路徑管理。原有陣列與冗余陣列互為鏡像，前端I/O 雙份寫入，保證數據時刻一致。主存儲發生故障時，存儲服務靜默切換至冗余存儲，切換時間不超過 30 秒，前端應用持續運行不受影響。
用戶獲益
30 秒故障靜默切換，全冗余保證醫保數據實時可用存儲系統故障自動識別，存儲服務靜默切換，切換時間<30 秒，保證前端應用持續運行不受影響。雙光纖交換機冗余網絡保證網絡鏈路高可用。網關集群架構消除存儲管理節點的單點故障，高度保證業務連續。
系統在線熱接管，真正實現無停機部署
存儲系統在線嵌入，業務數據在線遷移，無需網關接入時的業務停機過程，無需傳統數據遷移和回遷耗費大量時間。系統部署全程在線，真正避免業務停機造成的損失。
隨時演練，對業務無影響
在實施后的容災演練中，對所保護的業務系統逐一進行了本機及異機恢復，隨時演練滿足需求。在門診高峰時段，存儲設備故障不影響醫保結算的正常運行。

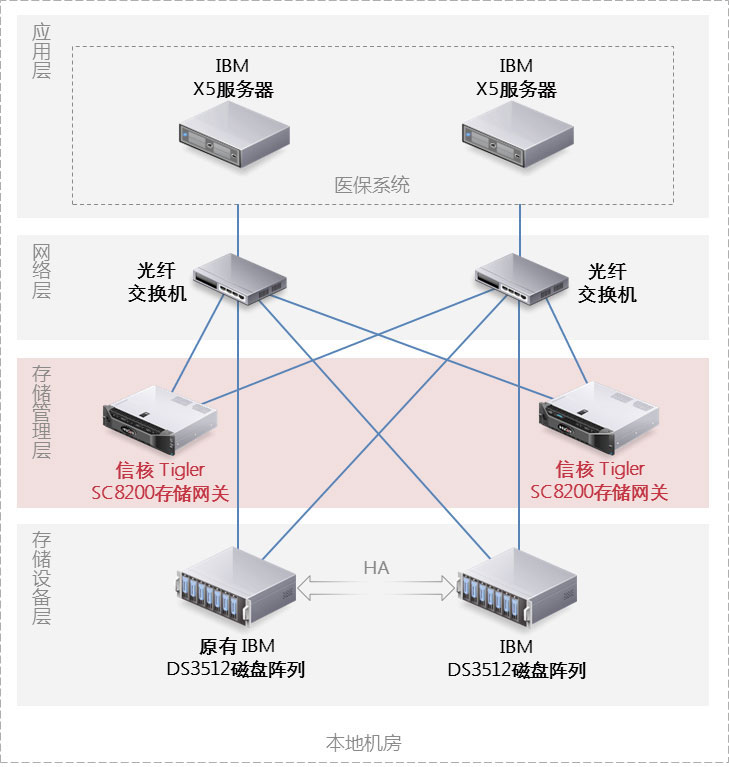

總體建設拓?fù)鋱D
