汕頭大學醫學院第一附屬醫院

用戶概況
汕頭大學醫學院第一附屬醫院，簡稱汕大附一醫院，是一所大型現代化三級甲等醫院。新院建院初期得到了上海第二醫 科大學的技術支援，醫療業務水平快速提升。醫院先后榮獲衛生部“全國百佳醫院”、“全國衛生系統先進集體”、“全 國青年文明號”、“全國救災防病先進集體”等稱號。

面臨挑戰
汕大附一醫院 HIS 系統運行于 2 臺 HP DL580 服務器構成的集群上，通過 2 臺 HP 8/8 光纖交換機連接 1 臺 HP EVA4400 磁盤陣列。存儲容量為 2.4TB，用于存放業務核心數據。
業務數據只存在單份，未建立備份或容災機制，單點故障隱患明顯。一旦存儲故障，數據丟失，前端業務將中斷，帶來巨大損失。
用戶希望有一個有效方案能加固存儲的安全性與可用性，避免存儲的單點故障所帶來的業務癱瘓。同時希望在升級系統 時，盡可能做到業務不中斷，并使整個存儲系統發揮最大的兼容性與可擴展性，為將來的系統擴建、遠程容災中心建設 提供更好的支持。

解決方案
針對上述用戶需求，信核數據提供了高可用存儲系統解決方案。
新增2臺信核Tigler SC8200 存儲網關，構成存儲管理集群，接入原有存儲系統。新增 1 臺 HP P6300 磁盤陣列，作為冗余存儲。
在線熱接管，無停機部署
通過 SC8200 存儲網關提供的透明數據遷移（TVM）功能結合透明路徑遷移（TPM）功能，在線熱接管原有存儲系統。在不影響業務系統正常運行的前提下，完成新舊存儲系統的數據遷移，保留原有存儲中的所有配置、標識等信息，遷移過程業務全程在線。
雙存儲系統共同協作，避免單點故障
兩臺 SC8200 存儲網關構成的存儲管理集群，接管原有EVA4400 陣列與新增 P6300 陣列，構成存儲級高可用（HA）架構。前端通過 FC-SAN 雙路徑提供給 DL580 服務器集群使用，通過 MPIO 軟件進行多路徑管理。原有陣列與冗余陣列互為鏡像，前端 I/O 雙份寫入，保證數據時刻一致。
主存儲發生故障時，存儲服務靜默切換至冗余存儲，切換
時間不超過 30 秒，前端應用持續運行不受影響。最終實現存儲網絡、存儲網關和磁盤陣列整個存儲系統全冗余高可用架構。

用戶獲益
數據雙保險，避免存儲單點故障
存儲系統故障自動識別，存儲服務靜默切換，切換時間 <30 秒，保證前端應用持續運行不受影響。網關集群架構 消除存儲管理節點的單點故障，高度保證業務連續。
在線嵌入系統，透明遷移數據
存儲系統在線嵌入，業務數據在線遷移，網關接入時 , 業 務無需停機，省去傳統數據遷移和回遷耗費大量時間。系 統部署全程在線，真正避免業務停機造成的損失。
系統升級，設備選擇空間大，有效平衡性能和成本
信核存儲網關完美支持 FC，iSCSI 等協議，可以接管不同 品牌型號的存儲，在未來系統升級時，客戶有最大自由度 去選擇和比較；同時也擁有更好的擴展性，為擴建系統、 增設遠程容災中心提供更好的支持。

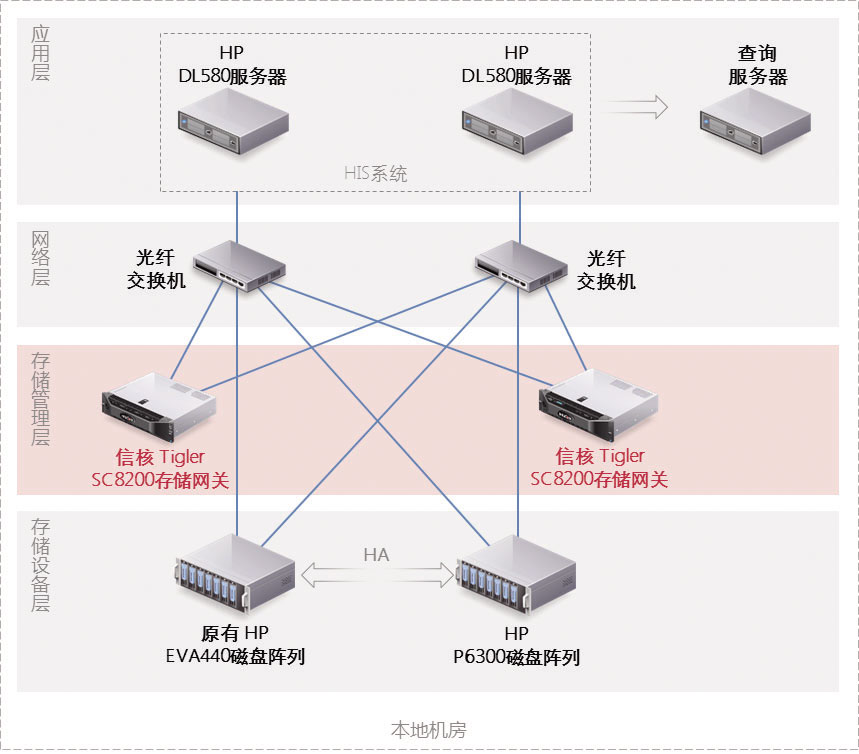

總體建設拓撲圖
