北京市航天中心醫院

用戶概況
北京航天中心醫院，是一家集醫療、教學、科研于一體的大型三級綜合性醫院，是北京大學的臨床醫學院，是北京急救中心西區分中心、航天體檢中心、國家臨床藥理試驗機構、北京市職業健康檢查機構、北京市工傷定點醫療機構，是全國百姓放心百佳示范醫院。年門診量 40 余萬人次，住院患者 1.2 萬余人次。

面臨挑戰
北京航天中心醫院的核心系統 HIS 系統運行在 2 臺 IBM P550 小型機構成的服務器集群上，搭載 Oracle 數據庫。服務器集群通過 2 臺光纖交換機連接 1 臺 IBM DS4700 磁盤陣列，數據保存在該陣列中，數據量約 100GB。
原有環境只有單臺磁盤陣列，數據只存在單份，一旦數據遭到破壞或者磁盤陣列出現故障，會導致系統長時間癱瘓，嚴重時可導致數據丟失，造成更大損失。
因此客戶要求，當出現上述故障時，系統可自動進行故障處理，保持業務的連續性。同時院方還要求提供數據保護功能，防止數據丟失或遭到惡意破壞。

解決方案
針對上述用戶需求，信核數據提供了存儲級高可用及 CDP集中備份解決方案。
新增2臺信核Tigler SC8200 存儲網關，構成存儲管理集群，接入原有存儲系統。新增 1 臺 IBM DS4700 磁盤陣列作為冗余存儲與備份存儲。
在線熱接管，無停機部署
通過 SC8200 存儲網關提供的透明數據遷移（TVM）功能結合透明路徑遷移（TPM）功能，在線熱接管原有存儲系統。在不影響業務系統正常運行的前提下，完成新舊存儲系統的數據遷移，保留原有存儲中的所有配置、標識等信息，遷移過程業務全程在線。
雙存儲系統共同協作，避免單點故障
兩臺 SC8200 存儲網關構成的存儲管理集群，接管原有DS4700 陣列與新增 DS4700 陣列，構成存儲級高可用（HA）架構。前端通過 FC-SAN 雙路徑提供給 P550 服務器集群使用，利用 MPIO 軟件進行多路徑管理。原有陣列與冗余陣列互為鏡像，前端 I/O 雙份寫入，保證數據時刻一致。
主存儲發生故障時，存儲服務靜默切換至冗余存儲，切換時間不超過 30 秒，前端應用持續運行不受影響。最終實現存儲網絡、存儲網關和磁盤陣列整個存儲系統全冗余高可用架構。
CDP 數據保護，恢復任意時間點數據
通過 SC8200 存儲網關提供的持續數據保護（CDP）功能，對數據進行實時保護，保存數據變化全過程。當物理故障或邏輯故障導致主存儲數據不可用時，通過備份數據快速恢復到任意歷史時刻狀態。亦可通過備份保存卷的整體裸機恢復，實現業務的快速恢復。

用戶獲益
故障自動切換，保障業務時刻在線
存儲系統故障自動識別，存儲服務靜默切換，切換時間 <30 秒，保證前端應用持續運行不受影響，有效避免存儲 設備故障導致的業務中斷。同時網關集群架構消除了存儲 管理節點的單點故障，高度保證業務連續。
CDP 保護，數據永不丟失
在線 CDP 技術備份速度更快，保留了數據的所有歷史狀 態。數據出現損壞時，5 分鐘即可恢復至正?？捎脭?shù)據， 有效避免數據遭到破壞導致業務中斷的情況，防范業務數 據的永久性丟失。保證 RPO 需求的同時滿足 RTO 需求。
存儲系統部署全程在線，業務無需停機
存儲系統在線嵌入，業務數據在線遷移，無需網關接入時 的業務停機過程，無需傳統數據遷移和回遷耗費大量時間。 系統部署全程在線，真正避免業務停機造成的損失。

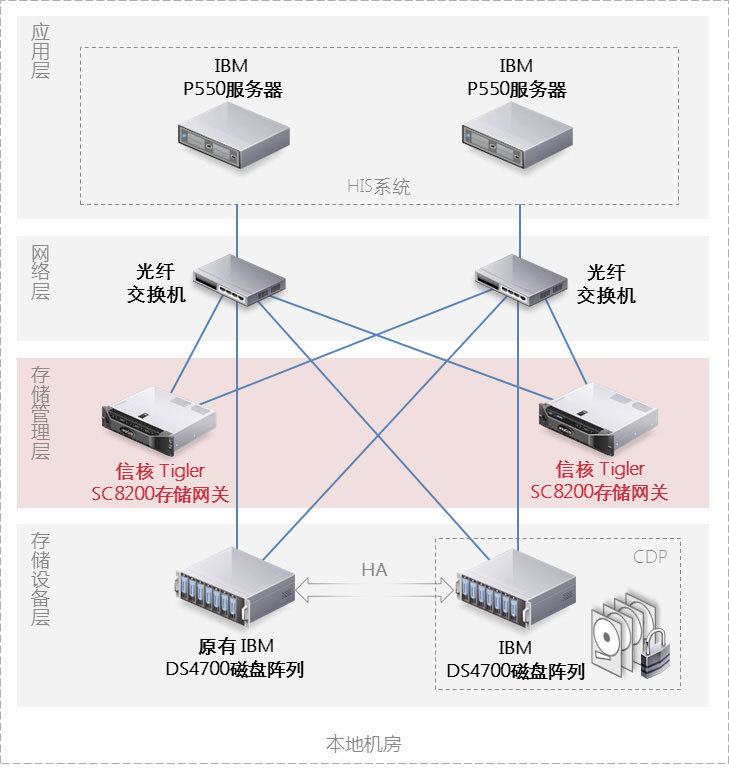

總體建設拓?fù)鋱D
