商丘師范學院

用戶概況

商丘師范學院坐落于國家級歷史文化名城、三商之源、華商之都——河南省商丘市。學?，F(xiàn)有平原路、文化路兩個校區，占地面積2000余畝，建筑面積近120萬平方米。學校教學設施完備，建有先進的科研平臺、實驗教學中心、實習實訓中心，共計647個，其中省級7個，廳級3個，校企合作實訓中心6個。建設了數字外語教學中心，多功能演播廳，各類體育場館等。圖書館館藏豐富，館藏紙質圖書近200萬冊,電子資源數據庫20個。教學儀器設備總價值2億多元。設有21個學院，72個本科專業、9個?？茖I(yè)，涵蓋文學、理學、工學、經濟學、歷史學、教育學、法學、管理學、農學、藝術學等十個學科門類；學校有專任教師1700人，其中教授、副教授400多人；全日制在校生2.6萬人。


面臨挑戰

商丘師范學院數的數字化校園系統由6臺x86服務器（其中4個建設成H3C虛擬化平臺,2臺建成數據庫服務器）組成，通過光纖交換機連接多臺磁盤陣列（同友、EMC、浪潮）。另外建設一套H3C刀片服務器建成H3C虛擬化平臺，數據存于本地刀箱內。原有環境所有數據只存在單份，未建立任何備份或容災機制，數據安全隱患明顯。原有存儲設備品牌不一管理困難，存儲利用率高低不齊。

用戶需要一套完整的容災解決方案，在實現異構存儲整合、同城存儲雙活、簡化擴容的同時，對數據進行持續數據保護；保證生產系統持續運行，避免故障干擾，并能保護數據安全，維持?jǐn)?shù)據健康狀態。

解決方案

針對上述用戶需求，信核提供了同城2+1雙活數據中心及數據持續保護解決方案。

在平原路校區建設新機房，新購置服務器和集群軟件，通過集群軟件配置成平原路校區機房和文化路校區機房跨站點數據庫集群。

新購FC交換機，在兩個數據中心分別部署兩臺；FC交換機兩兩級聯為跨站點數據中心提供FC光纖網絡環境。

在平原路校區機房增加 2 臺信核 Tigler SC8200 存儲網關及Tigler SS6500存儲，H3C虛擬化平臺和數據庫服務器提供服務。通過兩臺信核存儲網關構成雙存儲管理控制器冗余結構，避免單一存儲管理設備故障影響存儲系統正常工作。

在文化路校區機房新增 1臺信核 Tigler SC8200 存儲網關，存儲網關統一管理機房內多臺磁盤陣列（同友、EMC、浪潮），為平原路校區機房提供數據災備支持。

在文化路校區機房部署1臺信核數據方舟，該系統旁路接入到IP網絡和SAN網絡中，不會影響磁盤陣列和前端業務的正常運行；在HP刀箱虛擬機內安裝客戶端軟件，一體機根據客戶端軟件所獲取的信息，以底層數據塊的方式實現生產數據的本地實時備份；當服務器宕機時，可以在數據方舟進行應急接管。同時對磁盤陣列進行實時保護，無需經過前端主機，并根據時間點創建快照。

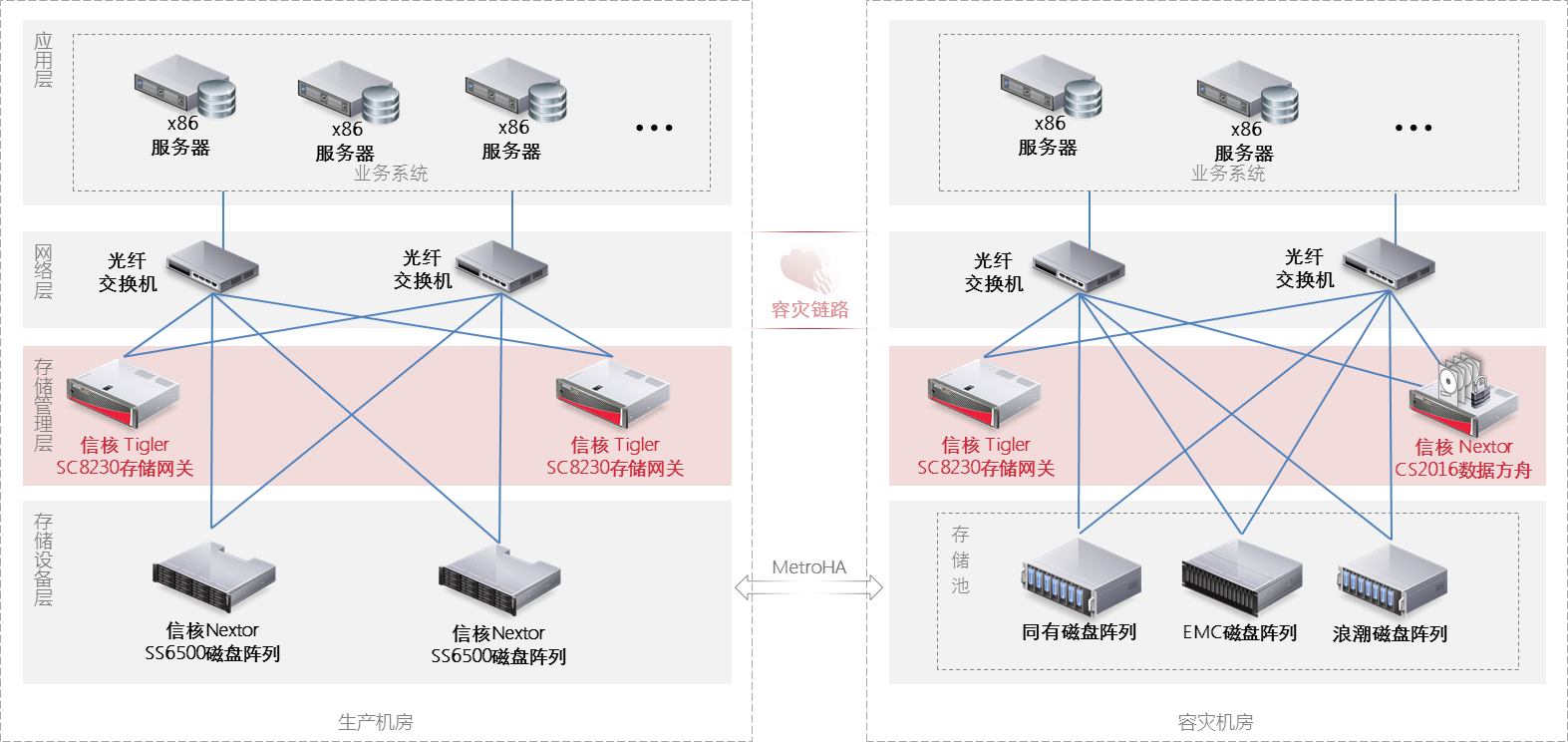

總體建設拓?fù)鋱D

存儲資源虛擬化統一管理，提高利用率
通過SC8200存儲網關提供的存儲虛擬化（SOD）功能，對備份存儲資源進行統一管理，通過虛擬池化技術預支存儲容量，實現按需分配，以虛擬卷的形式分配至前端應用。
CDP集中整體備份，保留所有歷史狀態
通過信核數據方舟提供的持續數據保護（CDP）功能，對原有磁盤陣列與本地硬盤中數據進行實時保護，保存數據變化全過程。當物理故障或邏輯故障導致主存儲數據不可用時，通過備份數據快速恢復到任意歷史時刻狀態。亦可通過備份保存卷的本地應急恢復，實現業務的快速恢復。
同城容災建設，保證業務持續運行

容災機房與本地機房的 SC8200 存儲網關構成存儲管理集群，分別接管主存儲與災備存儲，提供關鍵業務同城高可用容災功能，實現本地機房與容災機房數據實時同步與自動切換。本地機房存儲系統故障時，存儲服務靜默切換至災備存儲系統，切換時間不超過 30 秒，前端應用持續運行不受影響。


用戶獲益

擺脫備份煩惱，自動備份，快速恢復
持續數據保護技術，自動執行備份計劃，持續跟蹤數據更新。一旦發生誤操作、中毒等邏輯故障或磁盤損壞等物理故障，數據可快速恢復，恢復后立即可用，數據丟失量降到最低，備份可用性大大提高。
存儲故障自動切換，保障業務不中斷
存儲故障對前端應用的影響大大減小，自動識別故障，存儲服務靜默切換，切換時間 <30 秒，保障數據流通暢，業務系統不間斷。
解決管理難題，存儲利用率大大提升
存儲利用率提高40%，同時簡化了存儲管理工作，獲得存儲利用高附加值。
