廣東海洋大學

用戶概況
廣東海洋大學是廣東省人民政府和原國家海洋局共建的省屬重點建設大學，是一所以海洋和水產為特色、多學科協調發展的綜合性大學，是教育部本科教學水平評估優秀院校，是具有“學士、碩士、博士”完整學位授權體系的大學，是廣東省高水平大學重點學科建設高校。

面臨挑戰
校園信息化是以校園網絡為基礎，從教學環境、教育資源到教學科研活動全部信息化。其特點在于利用信息技術把學校教育科研機構、教育科研基礎設施、教學資源等進行數字化、網絡化、信息化，使得校園內的教師、學生利用計算機網絡進行各種教學、科研和管理等活動。學校的數據中心幾乎承載著數字校園的全部信息系統，因此，數據中心需要采取一定的數據災備措施，確保信息系統的正常運作能力以及容災能力，為校園信息化做支撐。
廣東海洋大學數據中心主要信息系統是VMware服務器虛擬化和Oracle數據庫系統，其中VMware服務器虛擬化采用兩臺HP DL388G8，Oracle數據庫系統采用一臺Sun SPARC Enterprise M4000小型機，這些設備通過一臺Brocade 300光纖存儲交換機連接到一臺富士通DX440光纖存儲設備，目前存儲容量20TB，所有數據資料存放在這臺富士通DX440光纖存儲設備上。
原有環境所有數據只存在單份，未建立任何備份或容災機制，數據安全隱患明顯。迫切需要建立完整的數據容災系統，為教育信息系統構建連續保護機制，保證系統不中斷，數據不丟失。

解決方案
針對廣東海洋大學應用系統部署與規劃，信核數據提出了存儲虛擬化與同城容災解決方案。
在湖光巖校區機房部署2套信核虛擬化存儲網關（OSN1、OSN2），1套存儲系統（Storage1），通過OSN1的存儲引擎SVE和統一的LUN管理，將新增存儲陣列形成存儲資源池，實現存儲的按需分配及后期存儲空間的動態擴容，通過信核同步鏡像模塊，在湖光巖校區富士通存儲DX440和存儲Storage1間實現同步鏡像關系，并形成存儲高可用冗余卷。在霞山校區機房部署一套信核一體化災備平臺（CS2012），通過湖光巖校區信核虛擬化存儲網關與霞山校區信核一體化災備平臺的容災功能，將本地數據同步復制到霞山校區一體化災備平臺中。
存儲資源虛擬化統一管理，提高利用率
通過信核存儲網關的存儲虛擬化功能，對原有存儲資源進行統一管理，通過虛擬池化技術預支存儲容量，實現按需分配，以虛擬卷的形式分配至前端應用。
同城容災建設，保證業務持續運行
本地機房的存儲網關構成存儲管理集群，分別接管現有生產存儲與新增鏡像存儲，提供關鍵業務數據高可用容災功能，實現數據實時同步與自動切換。本地機房生產存儲系統故障時，存儲服務靜默切換至新增存儲系統，切換時間不超過 30 秒，前端應用持續運行不受影響。
同城容災機房一體化災備平臺與本地存儲網關進行結合實現數據同城備份，最大限度保障數據的安全性與可用性。

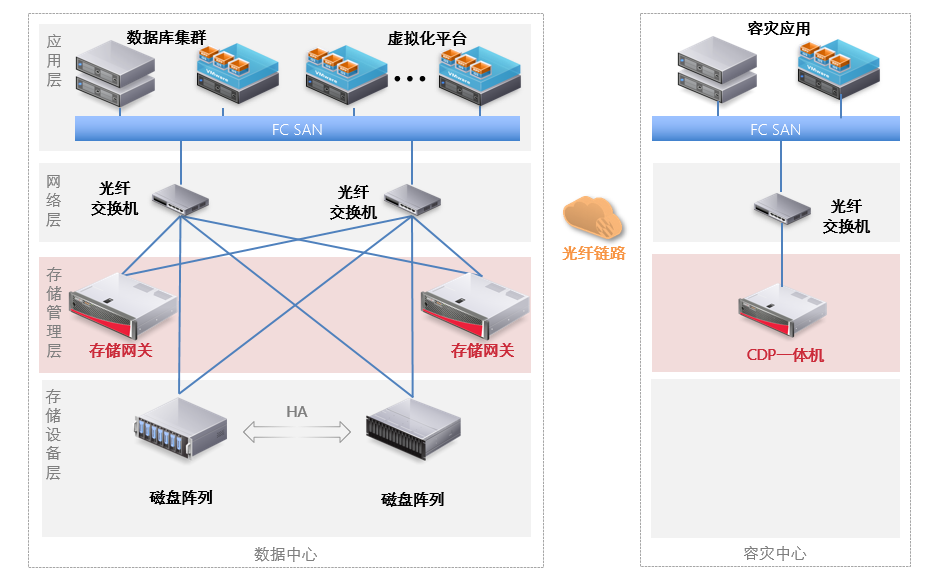

總體建設拓撲圖


用戶獲益
存儲單點故障消除，業務連續性有保障
存儲系統故障自動識別，前端應用依然持續在線、不受影響，后端存儲服務 30 秒內靜默切換，極大地提高了 IT 系統持續工作能力。不再擔心存儲故障導致訪問中斷與數據丟失，發生故障時亦可從容應對。
解決擴容規劃難題，實現靈活擴容
后期擴容規劃不再困擾，可隨著數據量增加靈活購置時下最具性價比的存儲，無縫納入網關統一管理。
