廣發銀行杭州分行

用戶概況
廣發銀行杭州分行是全國性股份制商業銀行廣發銀行直屬的 29 家省級分行之一，于 1997 年 7 月 16 日正式開業，地址 毗鄰素有“人間天堂”美譽的西子湖畔。杭州分行根據“以中小企業為基礎，爭取優質大型客戶”的市場定位，截至 2013 年，已成為一家擁有 44 個營業網點，2000 多名員工，總資產規模超過 700 億元的省級分行。

面臨挑戰
廣發銀行杭州分行開業以來，服務器設備和存儲設備不斷增加。隨著時間的推移，設備老化，單機運行、架構混雜等問 題日益嚴重，增加了日常維護的難度和保障維護工作量，降低了設備運行的可靠性。
原有環境所有數據只有單份，且存儲設備品牌不一管理困難，存儲的利用率也高低不齊。設備基本達到報廢年限，再購 成本高昂。
用戶需要一套完整的解決方案，優化現有構架，在簡化存儲資源管理的同時能根據業務需要靈活擴容，并建立同城容災 中心，實現站點級的業務容災。

解決方案
針對上述用戶需求，信核數據提供了同城容災解決方案。
本地機房更新 8 臺業務服務器，替換原有的業務主機。此 外，新購 1 臺 IBM DS3500 存儲和 1 臺 IBM DS5020 存儲 用于替換老舊存儲。并新增 1 臺信核 Tigler SC8200 存儲 網關，接管原存儲系統與新購存儲，在線完成數據遷移。 本地機房更新的存儲作為業務主存儲。
容災機房通過多條運營商提供的光纖專線與本地機房實現 業務數據互聯，新增 8 臺業務服務器，并部署兩套新存儲 （1 臺 IBM DS3500 存儲、1 臺 IBM DS5020），作為災備 設備。同時新增 1 臺信核 Tigler SC8200 存儲網關，作為 容災管理節點，接入容災系統，與本地機房的存儲網關構 成存儲管理集群。新增的 2 臺 IBM 磁盤陣列作為災備存儲， 數據雙份在線，整體 IT 系統實現站點級冗余。
新舊設備在線熱接管，數據全程在線遷移
通過 SC8200 存儲網關提供的透明數據遷移（TVM）功能 結合透明路徑遷移（TPM）功能，在線熱接管原有存儲系 統。在不影響業務系統正常運行的前提下，完成新舊存儲 系統的數據遷移，保留原有存儲中的所有配置、標識等信 息，遷移過程業務全程在線。
存儲虛擬化升級，提高硬件資源利用率
SC8200 存儲網關接管 IBM 磁盤陣列，通過存儲網關提供 的存儲虛擬化功能統一管理存儲設備，通過虛擬池化技術 預支容量，實現存儲資源按需分配，以虛擬卷的形式分配 至前端應用。
存儲虛擬化升級，提高硬件資源利用率
兩個機房的 SC8200 存儲網關構成存儲管理集群，接管主 存儲與災備存儲，提供同城高可用容災功能，實現本地機 房與容災機房數據實時同步與自動切換。主存儲系統故障 時，存儲服務靜默切換至災備存儲系統，切換時間不超過 30 秒，前端應用持續運行不受影響。結合主機集群，實 現站點級高可用容災。

用戶獲益
故障自動切換，保障業務時刻在線
故障自動識別，存儲服務靜默切換，切換時間 <30 秒， 保障數據流通暢，業務系統不間斷。網關集群架構消除存 儲管理節點的單點故障。結合主機集群，真正實現站點級 災難整體切換，高度保證業務連續。
全新管理模式，降低存儲管理成本
各個站點存儲資源實現統一管理，消除了不同存儲系統之 間的管理孤島。打通存儲設備之間的容量壁壘，存儲空 間按需分配、物盡所用，閑置率降低，存儲利用率提高 60%~70%。真正提高管理效率，降低管理成本。
在線嵌入系統，透明遷移數據
存儲系統在線嵌入，業務數據在線遷移，網關接入時 , 業 務無需停機，省去傳統數據遷移和回遷耗費大量時間。系 統部署全程在線，真正避免業務停機造成的損失。
無需停機，在線擴容
打通存儲設備之間的容量壁壘，存儲空間按需分配、物盡 所用，閑置率降低，存儲利用率大大提高。信核存儲網關 完美支持 FC，iSCSI 等協議，在未來系統升級時，客戶有 最大自由度去選擇和比較，后端存儲完全不受品牌型號限 制，可自由擴容并立即可用。

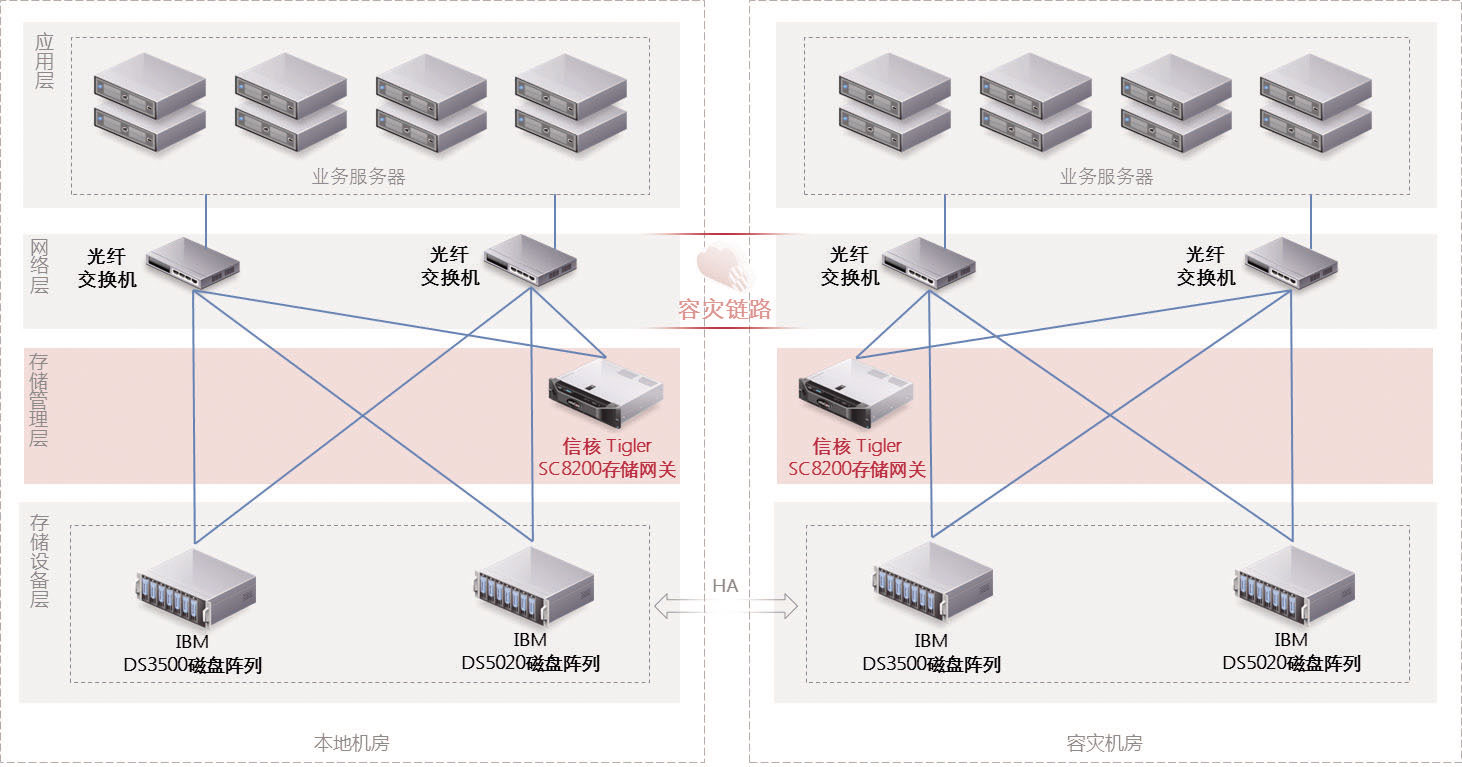

總體建設拓?fù)鋱D
