浙江紹興恒信合作銀行

用戶概況
紹興恒信合作銀行是一家股份合作制性質的社區性地方金融機構，主要從事吸收公眾存款，發放短、中、長期貸款，辦 理國內結算、票據承兌和貼現，代理發行、兌付、承銷債券，代理收付款項和保險業務等業務。

面臨挑戰
紹興恒信生產中心部署有 1 臺 DS3512 和 2 臺 DS5020 共三臺磁盤陣列，其上搭載著 OCR、電子檔案、虛擬機、審計等 四套系統，虛擬機采用了 VMware 的 ESXi，電子檔案采用了雙機熱備的災備形式，數據在 3 臺存儲上分散存儲，數據只 有單份存在，存在著較高的數據安全風險。一旦遭遇存儲設備故障時，將直接造成業務系統運行中斷，并可能帶來系統 長時間的癱瘓，嚴重時可導致數據丟失，造成更大的損失。
客戶需要一套可靠的解決方案，整合異構存儲，簡化管理存儲資源的同時實現便捷的存儲擴展方式，并建立同城的容災 中心，抵御主中心站點級癱瘓的風險。

解決方案
針對上述用戶需求，信核數據提供了數據級別的同城容災 解決方案。
在恒信本地機房增加 2 臺信核 Tigler SC8200 存儲網關， 管 理 1 臺 IBM DS3512、2 臺 IBM DS5020 磁盤陣列，為 VMware 虛擬機服務器、ORC 服務器及電子檔案 (WEB/ DB) 設備提供服務。通過兩臺信核存儲網關構成雙存儲管 理控制器冗余結構，避免單一存儲管理設備故障影響存儲 系統正常工作。
在災備機房新增2臺IBM DS5020，交由存儲網關統一管理， 為主機房提供數據災備支持，本地機房的 3 臺磁盤陣列與 災備機房的 2 臺磁盤陣列組成異構存儲的冗余架構，數據 雙份在線。一旦主機房磁盤陣列出現故障，業務數據可由 災備機房提供。
在線熱接管，無停機部署
通過 SC8200 存儲網關提供的透明數據遷移 (TVM) 功能結 合透明路徑遷移 (TPM) 功能，在線熱接管原有的三臺存儲 系統。在不影響業務系統正常運行的前提下，通過存儲網 關，完成兩存儲系統間的數據遷移，保留原有存儲系統中 的所有配置、標識等信息，遷移過程業務全程在線。
全冗余架構
兩臺 SC8200 存儲網關構成存儲管理集群，當其中一臺故 障時，存儲管理服務自動切換到另一臺上，有效避免了管 理設備單點故障，保證最重要的本地業務連續性。結合光 纖交換機集群構成的冗余網絡，非同機房的雙組存儲設備 構成的非對稱冗余存儲架構，及前端主機虛擬化和主機集 群，最終實現應用、存儲網絡、存儲網關和磁盤陣列整個 系統層面的全冗余高可用架構。
雙存儲系統共同協作，避免單點故障
存儲網關構成的存儲管理集群接管本地機房原有的 3 臺IBM 陣列與災備機房的 2 臺 IBM 陣列，構成卷級存儲雙活 (HA) 架構。前端通過 FC-SAN 多路徑提供給 X86 實體主機 及虛擬機使用，通過 MPIO 軟件進行多路徑管理。兩組陣列互為卷鏡像，前端 I/O 雙份寫入，保證數據時刻一致。 主讀存儲故障時，存儲服務靜默切換至冗余存儲，切換時 間不超過 30 秒，前端應用持續運行不受影響。

用戶獲益
在線嵌入系統，透明遷移數據
存儲系統在線嵌入，業務數據在線遷移，網關接入時 , 業 務無需停機，省去傳統數據遷移和回遷耗費大量時間。系 統部署全程在線，真正避免業務停機造成的損失。
數據雙保險，避免存儲單點故障
存儲系統故障自動識別，存儲服務靜默切換，切換時間 <30 秒，保證前端應用持續運行不受影響。網關集群架構 消除存儲管理節點的單點故障，高度保證業務連續。
完備的容災建設，災后快速恢復
同城數據級容災，最具性價比設計，災備機房與主機房數 據完全一致，存儲系統故障完全自動響應。更可在站點故 障時保障數據的完整性，數據零丟失，災后能快速恢復。
系統升級，設備選擇空間大，有效平衡性能和成本
信核存儲網關完美支持 FC，iSCSI 等協議，可以接管不同 品牌型號的存儲，在未來系統升級時，客戶有最大自由度 去選擇和比較；同時也擁有更好的擴展性，在原基礎上可 通過增加存儲網關與前端業務主機實現系統級別的站點容 災，實現 RTO<50 秒，RPO ≈ 0 的災備目標。

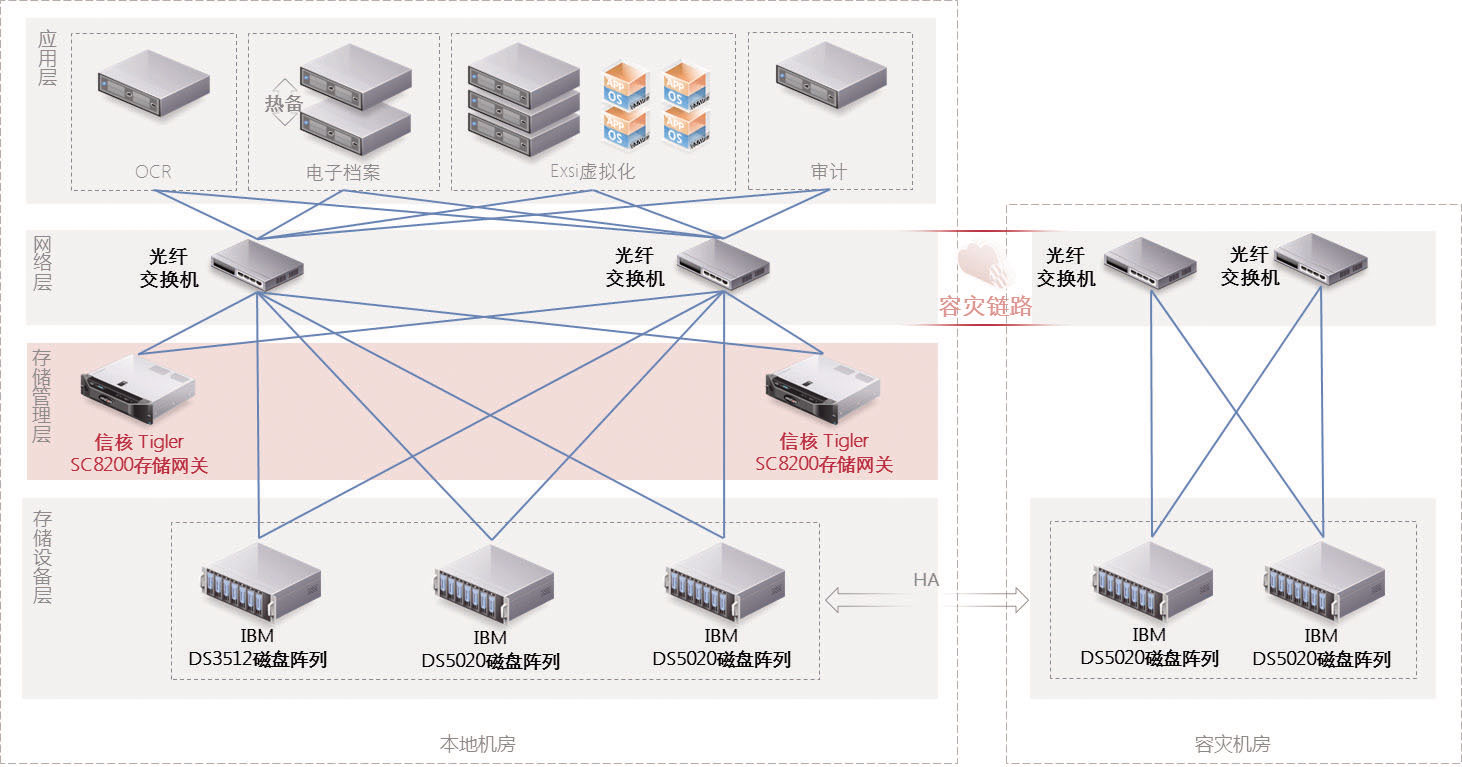

總體建設拓?fù)鋱D
