粵電集團深圳廣前電力有限公司

用戶概況
深圳廣前電力有限公司于 1970 年正式成立。其下屬深圳前灣燃機電廠，坐落于深圳西部前海灣大鏟島上。前灣電廠 2008 年成為 NOSA 五星電廠，2009 年榮獲全國電力優秀企業。電廠采用三菱 - 東方聯合制造的 M701F 型燃?xì)庹羝?lián)合 循環機組，項目總設計裝機容量為 6×390MW。

面臨挑戰
深圳廣前電廠生產中心配備了 2 套服務器集群，搭載 Oracle、SQL2005、Domino 等數據庫，為前端圖紙管理系統、生 產運行系統等應用提供文件共享服務。數據分別存放于1臺EMC CX320與1臺EMC CX600磁盤陣列上，數據量20TB以上。 其它次級業務系統各自運行在 x86 服務器上，數據存放于本地硬盤。
直連的存儲架構與服務器本地磁盤存儲模式，造成存儲資源使用嚴重不均，擴容困難，缺乏整體兼容性，難以兼容其他 品牌和型號存儲。集群業務數據均存于單臺磁盤陣列上，數據只存在單份，一旦磁盤陣列損壞，相關業務系統將全部停 滯，業務系統連續性堪憂。電廠處于大鏟島，其地理特殊性使自然災害不可預知，但是生產中心機房未采取容災策略， 缺乏災難應對機制。
用戶需要一套完整的容災解決方案，對現有存儲架構進行綜合分析與定制化數據保護，在統一存儲管理、簡化擴容的同 時，保證生產中心持續運行與數據健康安全，并通過異地災備機制避免自然災害帶來的威脅。

解決方案
針對上述用戶需求，信核數據提供了存儲統一管理及多重 容災解決方案。
本地機房新增 1 臺信核 Tigler SC8200 存儲網關，接入存 儲系統。
在本地機房約 1 公里外新建 1 個容災機房。容災機房新增 1 臺信核 Tigler SC8200 存儲網關，作為容災管理節點，接 入容災系統，與本地機房的存儲網關構成存儲管理集群。 新增 1 臺信核 Nextor SS6500 磁盤陣列與其擴展柜，作為 災備存儲。
存儲虛擬化，實現統一管理按需分配
SC8200 存儲網關接管磁盤陣列，通過存儲網關提供的存 儲虛擬化功能統一管理原有存儲設備，通過虛擬池化技術 預支容量，實現存儲資源按需分配，以虛擬卷的形式分配 至前端應用。
存儲高可用容災，維持生產系統連續運行
容災機房與本地機房的 SC8200 存儲網關構成存儲管理集 群，分別接管主存儲與災備存儲，提供同城高可用容災功 能，實現本地機房與容災機房數據實時同步與自動切換。 主存儲發生故障時，存儲服務靜默切換至災備存儲，切換 時間不超過 30 秒，前端應用持續運行不受影響。
CDP 集中備份，保障業務數據安全
通過 SC8200 存儲網關提供的持續數據保護（CDP）功能， 對原有磁盤陣列與本地硬盤中數據進行實時數據保護，保 存數據變化全過程。當物理故障或邏輯故障導致主存儲數 據不可用時，通過備份數據快速恢復到任意歷史時刻狀態。 亦可通過備份保存卷的整體裸機恢復，實現業務的快速恢 復。

用戶獲益
生產中心連續性有保障，7*24 小時不停機存儲系統故障自動識別，存儲服務靜默切換，切換時間<30 秒，保證生產中心持續運行不受影響。
存儲資源利用率達到 99.9%
打通存儲設備之間的容量壁壘，存儲空間按需分配、物盡所用，閑置率降低，存儲利用率提高至 99.9%，真正提高了管理效率。
系統抗災能力跨上新臺階
容災機房保證數據實時備份，持續數據保護技術，自動執行備份計劃，持續跟蹤數據更新。一旦發生誤操作、中毒等邏輯故障或磁盤損壞等物理故障，數據可快速恢復，恢復后立即可用，數據丟失量降到最低，備份可用性大大提高。
架構靈活，后期建設方便快捷
靈活的存儲架構消除了不同設備之間的管理孤島，異構設備集中管理。存儲設備即插即用，無需停機，未來設備無縫擴展，方便快捷。后期建設無需對現有結構做大的變動，一次投入即獲得長遠回報，真正保護用戶的既有投資。

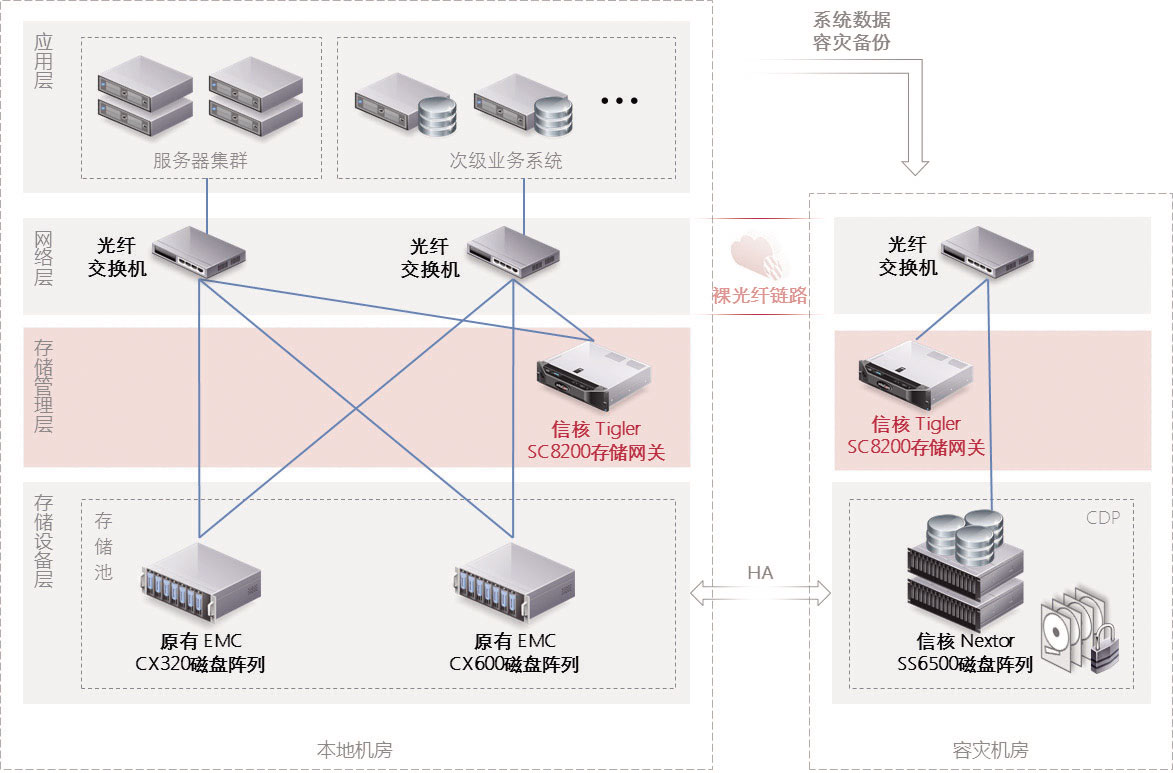

總體建設拓?fù)鋱D
