寧波市電業局

用戶概況
寧波電業局，隸屬于浙江省電力公司，負責寧波電網的建設、運行、管理和經營，為寧波市經濟社會發展和人民生活提 供電力供應和服務。下設 14 個職能部室、11 個直屬二級機構、5 個直屬區供電局和 6 個縣級供電企業，擁有 110 千伏及 以上變電所 177 座，變電容量 3447 萬千伏安，輸電線路長度 5284 公里，基本形成了以 500 千伏為骨干，220 千伏為支 撐，110 千伏相配套的配置優化、裝備先進、安全可靠的現代化地區電網。

面臨挑戰
寧波電業局業務系統配備了 3 臺 HP DL380 服務器，構成主機虛擬化平臺。通過 2 臺光纖交換機，將所有業務數據保存在 1 臺 HP MSA2000 磁盤陣列上，容量約為 15TB。
存儲設備只有單臺，數據只存在單份。一旦陣列損壞，將造成業務中斷與數據丟失。此單點故障已成為業務連續性建設的嚴重瓶頸。由于電力系統的特殊性，寧波電業局需要保障轄區 7x24 小時供電，斷電將造成極大經濟損失和嚴重的社會負面影響。
因此，用戶需要一套能夠高效保證業務連續性的解決方案，同時在部署過程中，希望盡量減少系統停機時間，以不影響企事業單位和居民正常用電為重要目標。

解決方案
針對上述用戶需求，信核數據提供了連續業務系統解決方案。
新增1臺信核Tigler SC8200 存儲網關，接入原有存儲系統。
新增 1 臺 HP EVA4400 磁盤陣列，作為冗余存儲。
構建冗余架構，實現異構環境下的存儲高可用
SC8200 存儲網關接管原有 MSA2000 磁盤陣列與新增EVA4400 磁盤陣列，構成存儲級高可用（HA）架構。前端通過 FC-SAN 雙路徑提供給 x3650 服務器集群使用，通過 MPIO 軟件進行多路徑管理。主陣列與冗余陣列互為鏡像，前端 I/O 雙份寫入，保證數據時刻一致。主存儲發生故障時，存儲服務靜默切換至冗余存儲，切換時間不超過30 秒，前端應用持續運行不受影響。
在線熱接管，無停機部署
通過 SC8200 存儲網關提供的透明數據遷移（TVM）功能結合透明路徑遷移（TPM）功能，在線熱接管原有存儲系統。在不影響業務系統正常運行的前提下，完成新舊存儲系統的數據遷移，保留原有存儲中的所有配置、標識等信息，遷移過程業務全程在線。充分保障了系統業務連續性。
在線熱遷出，實現故障自動逃離
通過 SC8200 存儲網關提供的透明路徑遷移（TPM）功能結合 MPIO 合理部署，實現當存儲網關發生故障時，在不影響業務系統正常運行的前提下，將存儲網關在線自動遷
出存儲系統，使前端業務服務器直接訪問存儲設備。故障修復后，支持再次在線熱接管。

用戶獲益
存儲系統部署全程不影響正常供電業務
存儲系統在線嵌入，業務數據在線遷移，無需網關接入時 的業務停機過程，無需傳統數據遷移和回遷耗費大量時間。 不影響供電系統的正常運行，不會對轄區內企事業單位和 居民的供電業務造成影響。
保障寧波轄區供電系統 7*24 小時連續運行
自動故障識別，存儲服務靜默切換，切換時間 <30 秒， 前端業務運行不受影響。存儲網關故障自動遷出存儲系統， 前端業務自動直接訪問存儲設備。持續保障供電系統的正 常運行，真正滿足用電需求。
兼容異構環境，充分利用原有設備
獨有開放性架構，兼容不同品牌和型號的硬件設備，在異 構環境中實現存儲高可用功能，原有不同型號的設備得以 充分利用。

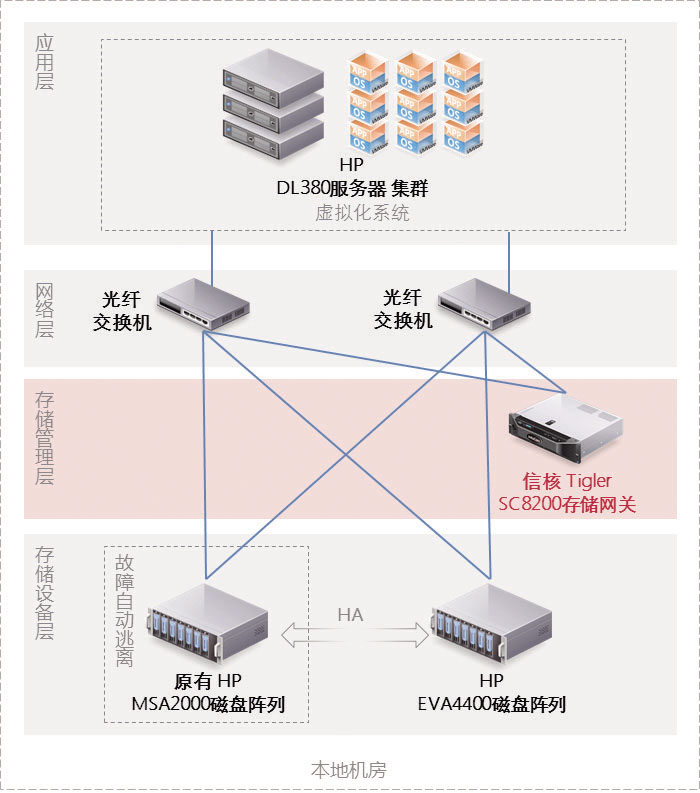

總體建設拓?fù)鋱D
