廣東省司法廳

用戶概況
廣東省司法廳，為省人民政府組成部門。下屬單位有：省監獄局、省勞教局，廣東司法警官職業學院。所屬事業單位有： 廣東省律師協會、廣東省公證協會、廣東省廣州市南方公證處、廳機關服務中心。經過十幾年的努力，廣東省司法廳電 子政務平臺建設已經比較成熟，極大地方便了廣大市民，也減輕了辦公人員的壓力。

面臨挑戰
廣東司法廳中心機房配備了2臺IBM P570小型機，通過光纖交換機連接1臺HDS AMS200磁盤陣列。另有9臺x86服務器， 其中 2 臺搭載 Windows 系統及 7 臺搭載 Linux 系統，操作系統及數據均存放于本地硬盤。生產數據的備份方案采用傳統 磁帶庫備份。
原有環境單臺磁盤陣列單點故障隱患明顯。多臺 x86 服務器的本地存儲未做任何數據保護措施。傳統磁帶庫備份周期長， 數據失效率高，恢復數據無法有效驗證，備份與恢復過程復雜且耗時巨大，無法滿足 RPO 與 RTO 需求。同時，原有機 房未做災難恢復措施。
用戶需要一套完整的災備解決方案，建立較為完善有效的在線備份系統，同時擁有擴展遠程容災的可行性，實現高 RPO 與 RTO 需求的同時，建立更完備的整體災難恢復機制。

解決方案
針對上述用戶需求，信核數據提供了 CDP 系統集中備份 與遠程容災解決方案。
本地機房新增 2 臺信核 Tigler SC8200 存儲網關，構成存 儲管理集群，接入原有存儲系統。新增 1 臺光纖磁盤陣列 作為備份存儲。新增 1 臺光纖交換機，與原有光纖交換機 構成冗余網絡。
容災機房新增 1 臺信核 Tigler SC8200 存儲網關，作為容 災管理節點，接入容災系統。新增 1 臺 SAS 磁盤陣列，作 為災備存儲。
存儲資源虛擬化統一管理，提高利用率
通過 SC8200 存儲網關提供的存儲虛擬化功能，對備份存 儲資源進行統一管理，通過虛擬池化技術預支存儲容量， 實現按需分配，以虛擬卷的形式分配至前端應用。
CDP 集中整體備份，保留所有歷史狀態
通過 SC8200 存儲網關提供的持續數據保護（CDP）功能， 對原有磁盤陣列與本地硬盤中數據進行實時數據保護，保 存數據變化全過程。當物理故障或邏輯故障導致主存儲數據不可用時，通過備份數據快速恢復到任意歷史時刻狀態。 亦可通過備份保存卷的整體裸機恢復，實現業務的快速恢復。
遠程容災靈活擴展，實現整體災難恢復機制
容災機房與本地機房的 SC8200 存儲網關提供遠程容災備 份（DR）功能，采用異步復制策略，通過災備專線網絡 將核心業務系統及數據傳輸?shù)饺轂?zāi)機房的災備存儲系統 中。如果本地機房發生災難性事故，在災備中心通過手動 啟動遠程主機，做相應的環境調整，就可以恢復業務。確 保災難性事故的發生不會造成數據丟失等重大損失。


用戶獲益
備份速度更快，RPO 達到更高標準
備份效率和備份效果兩方面都實現了質的飛躍。在線 CDP 技術備份速度更快，保留了數據的所有歷史狀態，可恢復 到任意歷史時刻的數據狀態，RPO 達到更高標準。
快速恢復，充分滿足 RTO 要求
出現故障時，5 分鐘內即可恢復數據，達到業界 RTO 更高 標準。
完備的容災建設，災后快速恢復業務
采用系統級容災備份，與主機房數據保持高度一致，災難 發生后 10 分鐘內即可重新啟動業務。P2V 裸機恢復為業 務系統提供整體保障，災難損失降到最小。
解決管理難題，存儲利用率大大提升
存儲利用率提高 40%，同時簡化了存儲管理工作，獲得存 儲利用高附加值。

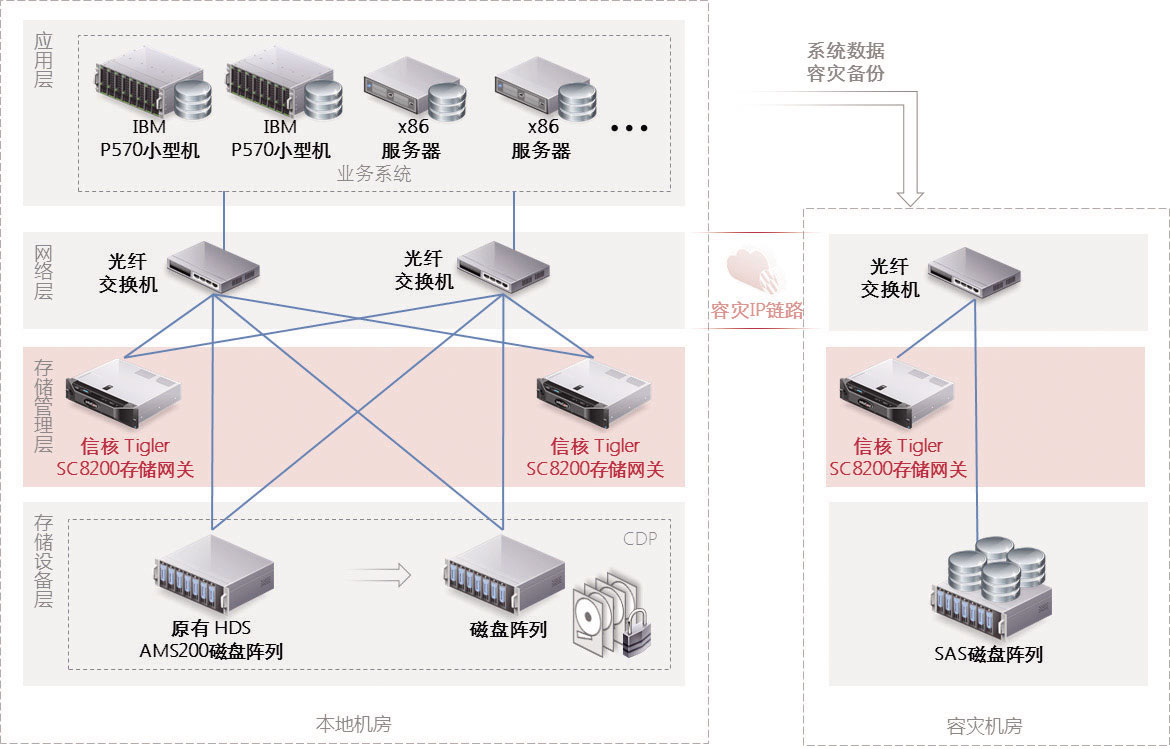

總體建設拓?fù)鋱D
