浙江省公安廳

用戶概況
浙江省公安廳是浙江省人民政府下設主管全省公安工作的職能部門，受省政府、公安部的雙重領導。下設政治部、紀委 監察、警務督察處等 19 個職能部門。在各市、縣（縣級市、區）設有公安局（分局），在鎮、鄉、街道設派出所。

面臨挑戰
浙江省公安廳“現場勘驗信息系統”是公安部“金盾工程”的重點建設項目。該系統配備了 2 臺 IBM P570 小型機，構 成服務器集群，運行 Oracle 11g RAC 提供數據庫服務。后端通過光纖交換機連接 1 臺 IBM DS5300 磁盤陣列，已有數據 20TB。
原有環境已實現服務器端高可用（HA），但后端存儲只有單臺，支撐業務運行的數據只存在單份，磁盤陣列發生故障 或數據本身出現錯誤，都會影響前端應用，直接導致系統無法運行。
鑒于“現場勘驗信息系統”的重要性，用戶需要一套解決方案，在存儲級實現高可用架構，實現業務系統高度的連續性。

解決方案
針對上述用戶需求，信核數據提供了存儲級高可用解決方 案。
新增2臺信核Tigler SC8200 存儲網關，構成存儲管理集群， 接入原有存儲系統。新增 1 臺 Nextor SS6300 磁盤陣列作 為冗余存儲。新增 1 臺光纖交換機，與原有 1 臺光纖交換 機構成冗余網絡。
存儲系統高可用，保障業務連續性
兩臺 SC8200 存儲網關構成的存儲管理集群，接管原有 DS5300 陣列與新增陣列，構成存儲級高可用（HA）架構。 前端通過 FC-SAN 雙路徑提供給 P570 服務器集群使用， 通過 MPIO 軟件進行多路徑管理。原有陣列與冗余陣列互 為鏡像，前端 I/O 雙份寫入，保證數據時刻一致。主存儲 發生故障時，存儲服務靜默切換至冗余存儲，切換時間不 超過 30 秒，前端應用持續運行不受影響。最終實現存儲 網絡、存儲網關和磁盤陣列整個存儲系統全冗余高可用架 構。
數據透明遷移，短時間完成部署
針對 DS5300 陣列上的已有數據，通過 SC8200 存儲網關 提供的透明數據遷移（TVM）功能，將已有數據的設備納 入透明池，保留原有數據形式，直接映射給前端服務器即 可繼續使用，無需進行數據遷移。

用戶獲益
原數據無需遷移可繼續使用，10 分鐘完成部署
采用透明遷移的方式，原磁盤陣列上面的數據可以繼續使 用，在網關接入前后不需要數據遷移和回遷，在數分鐘內 即完成部署并啟用系統，避免業務長時間停機損失。
存儲故障 30 秒內靜默切換，前端業務時刻在線
存儲系統故障自動識別，存儲服務靜默切換，切換時間 <30 秒，保證前端應用持續運行不受影響。網關集群架構 消除存儲管理節點的單點故障，高度保證業務連續。
為后期建設做好鋪墊，實現靈活擴容
后期可以將不同品牌型號的磁盤陣列加入網關進行管理， 信核存儲網關良好的兼容性使后期擴容顯得十分簡便，可 隨著數據量增加靈活購置時下最具性價比的存儲，無縫納 入網關統一管理。

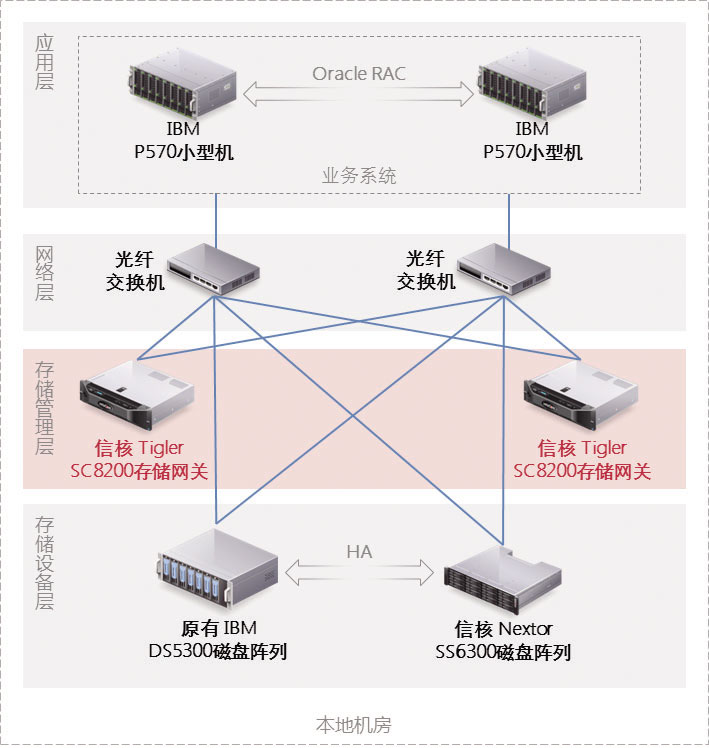

總體建設拓?fù)鋱D
