蕭山區政府

用戶概況
蕭山區政府作為基層政府，處于管理公共事務、服務百姓企業的第一線，近年來電子政務發展迅速。目前，蕭山區政務 外網中多個電子政務應用已上線投入使用， 其中包括蕭山區政府門戶網站、全區 OA 辦公平臺、VOD 系統、郵件系統、 黨政機關信息網、行政審批系統、權力陽光運行系統、數字檔案以及其它各部門日常辦公的業務系統數十個，電子政務 信息系統已經成為區黨政機關日常辦公不可或缺的一部分。

面臨挑戰
蕭山區政府及下屬各行政單位原有各應用多為單機運行，數據多存放于服務器本地存儲，無論是服務器硬件、應用系統 還是信息數據（庫），都存在單點故障隱患，一旦出現邏輯故障、設備故障、自然災害或人為破壞等問題，信息數據將 面臨巨大的安全風險。原有的防火墻等安全防護體系和防護手段主要針對網絡和應用層進行防護，在存儲層和設備故障 層面并未采取太多有效的保護措施。如何應對存儲層面可能發生的數據損壞和丟失？如何應對存儲設備故障導致的業務 中斷？這些都是不得不考慮的問題。
為了有效地整合信息資源，提高電子政務數據的安全性和業務連續性，區政府考慮對全區各行政單位的重要 IT 業務實 現存儲集中化，建設統一的備份及容災平臺。

解決方案
針對上述用戶需求，信核數據提供了集中存儲及數據備份 容災平臺解決方案。
蕭山區信息中心機房新增 2 臺信核 Tigler SC8400 存儲網 關，構成存儲管理集群，接入原有存儲系統。新增 2 臺 Nextor SS6500 磁盤陣列分別作為主存儲與冗余存儲。新 增 2 臺光纖交換機，構成 FC-SAN 冗余網絡。新增 1 臺 信核 Tigler SC8200 存儲網關，作為容災管理節點，接入 容災系統。新增 2 臺 Nextor SS6500 磁盤陣列（1 臺配備 SAS 盤，1 臺配備 SATA 盤）作為備份存儲。新增 2 臺千兆 IP 交換機，構成 IP-SAN 冗余網絡。
各高級接入部門機房新增 1 臺信核 Tigler SC8200 存儲網 關，作為容災管理節點，接入原有系統。
集中存儲，統一管理和備份
兩臺 SC8400 存儲網關構成的存儲管理集群，各直連一臺 信核 Nextor SS6500 磁盤陣列，構成區信息中心數據中心。 1 臺 SC8200 存儲網關直連 2 臺 Nextor SS6500 磁盤陣列（1 臺配備 SAS 盤，1 臺配備 SATA 盤），構成備份容災中心。 區信息中心和部門托管的部分關鍵業務服務器通過 FCSAN 將數據存放到集群存儲系統；托管在信息中心的次關 鍵業務服務器通過 IP-SAN 將數據存放到集群存儲系統。
信息中心和部門托管的部分關鍵業務數據通過光纖連接到 SC8200 存儲網關管理的備份容災存儲系統（SAS 主柜） 進行實時數據備份。初級接入部門采用 NAS 方式接入， 通過自行拷貝或者 FTP 方式將數據復制到備份容災存儲系 統中的 NAS 存儲空間（位于 SATA 擴展柜）；高級接入部 門通過前置服務器與備份容災存儲系統實現數據復制和同 步（備份數據存放于 SATA 擴展柜）。
容災平臺與信息中心內部服務器的連接采用獨立 FC-SAN 和 IP-SAN 存儲網絡，各接入部門通過信息中心外網接入 平臺 , 以保障系統性能和安全性。
存儲集群高可用，存儲單點故障無礙應用持續運行
兩臺 SC8400 存儲網關構成存儲管理高可用集群，各直連 一臺信核 Nextor SS6500 磁盤陣列，構成區信息中心存儲 級高可用（HA）架構。兩臺陣列互為鏡像。前端 I/O 雙 份寫入，保證鏡像存儲中的數據和主存儲數據時刻一致， 數據雙份保存。主網關和主存儲發生故障時，存儲服務靜 默切換至冗余存儲，切換時間不超過 30 秒，前端應用持 續運行不受影響。從存儲層面解決單點故障隱患，提高系 統持續運行能力。
CDP 集中備份，保留所有歷史狀態
信息中心和部門托管的部分關鍵業務數據通過 SC8200 存 儲網關提供的持續數據保護（CDP）功能，進行實時數據 保護，保存數據變化全過程。當物理故障或邏輯故障導致 主存儲數據不可用時，通過備份數據快速恢復到任意歷史 時刻狀態。亦可通過備份保存卷的整體裸機恢復，實現業 務的快速恢復。
遠程容災，實現整體災難恢復機制
高級接入部門（工商和公積金）通過前置服務器與信息中 心備份容災存儲系統 SC8200 存儲網關提供的遠程容災備 份（DR）功能，采用異步復制策略，通過災備專線網絡 將核心業務系統及數據傳輸?shù)絽^(qū)信息中心的災備存儲系統 中。如果本地機房發生災難性事故，在區信息中心通過手 動啟動遠程主機，做相應的環境調整，就可以恢復業務。 確保在災難性事故發生時不會造成數據丟失等重大損失。

用戶獲益
集中存儲，核心業務享受高性能，管理大幅度簡化
區政府及部分行政單位的關鍵業務數據集中存儲，享受高 性能的存儲服務，一次建設，便利全區。享受存儲虛擬化 先進技術，靈活按需分配，統一管理，存儲整體性提高， 管理工作大幅度簡化。
存儲 HA 架構，業務連續性大大提高
核心業務實現存儲級高可用架構，存儲設備單點故障不再 造成應用中斷，為電子政務網使用者提供更好的體驗，幫 助區 IT 系統服務能力更上一層樓。
科學備份容災，提高故障恢復能力
重要業務數據歷史版本得以保存，無需擔心邏輯故障造成 的數據丟失和損壞。本地備份及遠程容災相結合，極大地 提高了故障恢復能力。信息中心以及服務器托管和接入部 門關鍵業務系統恢復能力達到 4 級，RTO 小于數小時至 2 天，RPO 小于數小時至 1 天。

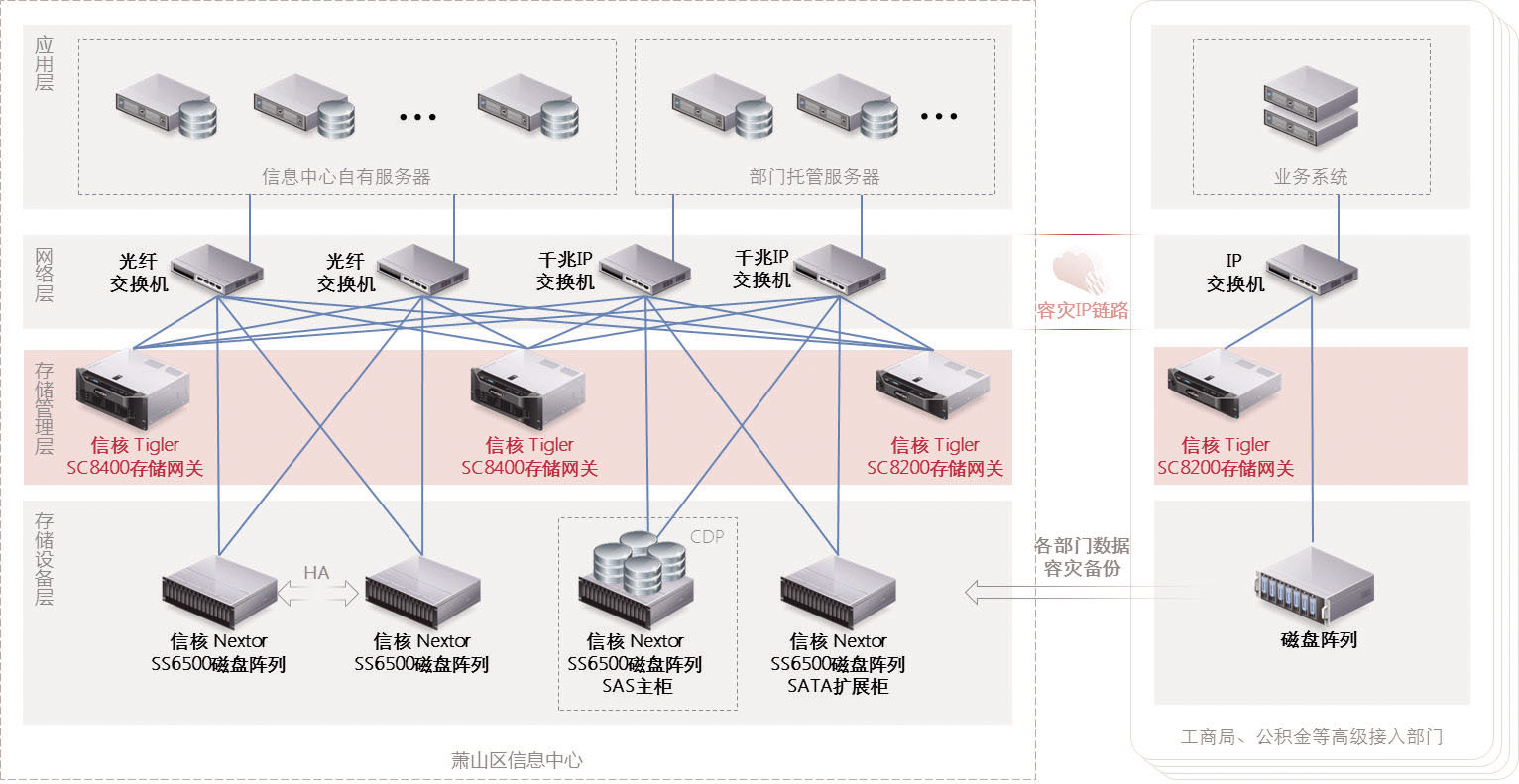

總體建設拓?fù)鋱D
