南寧市容災中心

項目概況

南寧市容災中心項目由南寧市發改委建設，同城災備中心與生產中心構建跨機房的雙活數據中心，在同城災備中心部署一套與本地生產中心近似一致的業務系統，用于在本地服務器或存儲中斷服務后，由同城災備中心接管部分重要業務系統。在《南寧市電子政務工程實施方案》（2015）中對同城災備中心與生產中心的距離要求為“在五象新區或其他選址建設南寧市同城數據災備中心”，結合該要求，同城災備中心距離生產中心直線距離應大于5公里。


面臨挑戰

南寧市容災中心生產機房配備了華為虛擬化服務器和x86物理服務器，通過光纖交換機連接1臺宏杉MS7000磁盤陣列，原有環境單臺磁盤陣列單點故障隱患明顯。多臺x86服務器的本地存儲未做任何數據保護措施。無法滿足RPO與RTO需求。同時，原有機房未做災難恢復措施。

同城災備中心要能實現生產中心關鍵業務系統雙活，數據備份。根據《信息安全技術信息系統災難恢復規范（GB/T20988-2007）》的要求，同城災備中心災難恢復能力等級定為6級，即數據零丟失和遠程集群支持。

用戶需要一套完整的災備解決方案，建立較為完善有效的在線容災系統，同時擁有擴展容災的可行性，在實現高RPO與RTO需求的同時，建立更完備的整體災難恢復機制。


解決方案

針對上述用戶需求，信核提供了存儲網關1+1同城雙活解決方案。

本地生產機房新增1臺信核Tigler SC8230存儲網關，接入原有存儲系統，利用原有光纖交換機構成冗余網絡。

容災機房新增1臺信核Tigler SC8230存儲網關，作為容災管理節點，接入容災系統。新增1臺華三CF8840磁盤陣列，作為災備存儲。新增兩臺華三CN3300B光纖交換機搭建存儲冗余網絡。新增一套華為虛擬化軟件實現應用雙活。

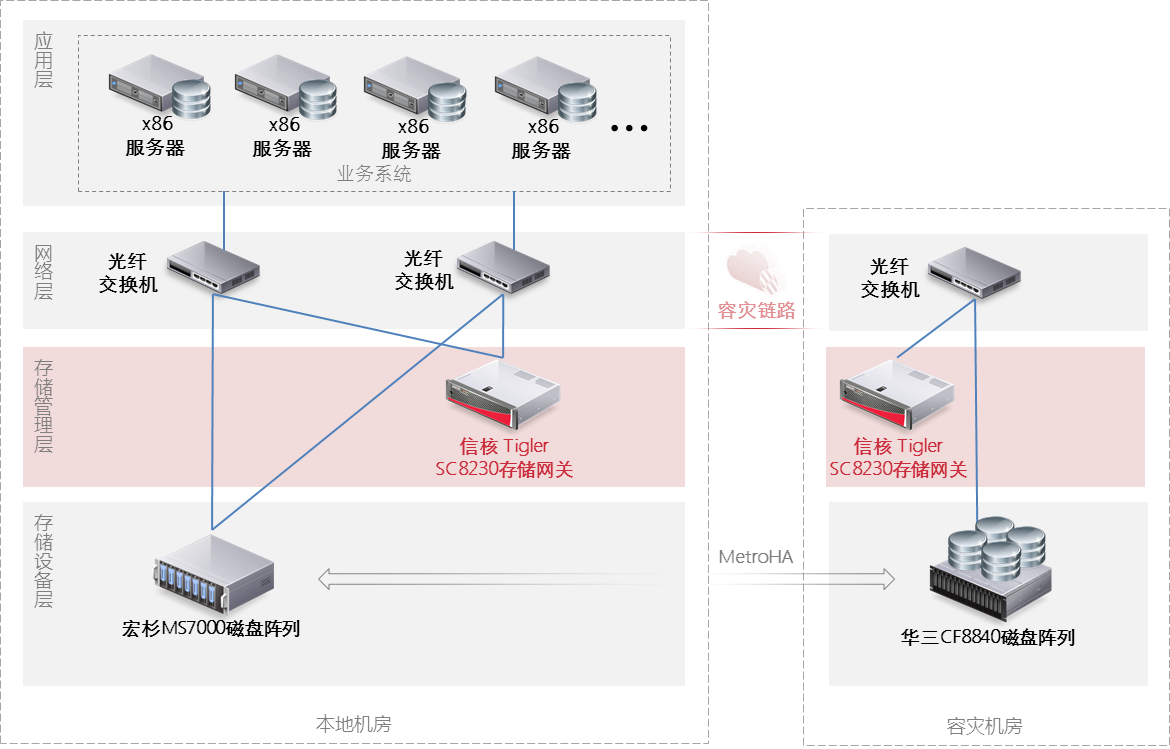

總體建設拓?fù)鋱D



用戶獲益

故障自動切換，保障業務時刻在線，RPO、RTO滿足要求
存儲系統故障自動識別，存儲服務靜默切換，保證前端應用持續運行不受影響，有效避免存儲設備故障導致的業務中斷。同時網關集群架構消除了存儲管理節點的單點故障，高度保證業務連續。
解決管理難題，存儲利用率大大提升
存儲利用率提高40%，同時簡化了存儲管理工作，獲得存儲利用高附加值。
節約系統未來擴展成本
存儲網關可同時管理FC、SAS、iSCSI等各類型號、品牌磁盤陣列設備，實現靈活擴容，可在線將存儲設備融入現有存儲環境中，業務不中斷的同時還避免了數據遷移所造成的不必要的風險，同時精簡配置（Thin Provisioning），提前解決前端存儲容量發展需求，免去存儲擴容的后顧之憂，節約擴充成本。
