本地存儲高可用與異地容災解決方案
用戶概況
云浮市人社局社會保險管理信息系統于2004年上線運行。目前,此系統承擔著全市包括云城區、云安區、郁南縣、新興縣、羅定市等社會保險機構的所有社會保險的業務管理和全市上百萬(多個險種合計)參保職工的社保業務和數據處理工作,是云浮市社會保險業務的心臟。云浮市人社局社保信息系統從成立開始建設,不斷完善和升級,即將實現市各區縣統一應用軟件和與定點醫療機構聯網進行住院及門診等費用結算。面臨挑戰
目前云浮市人力資源和社會保障局核心業務系統使用兩臺HP RX9800小型機作為數據庫服務器,通過兩臺HP StorageWorks 8/24 Switch光纖存儲交換機連接到一臺HP P6500光纖存儲設備, 配置6個擴展柜,每個擴展柜12個盤位。硬盤配置:450GB SAS 24個,600GB 48個,通過RAID10實現約20TB高性能容錯存儲容量,所有數據資料存放在一臺HP P6500光纖存儲設備上,當前數據量已達到10TB, 滿足當前運行于windows和Linux平臺上各類業務系統的數據存取的需要。本地采用HP DP備份軟件定期對數據進行磁帶備份儲存,不具備異地容災能力。解決方案
針對上述用戶需求,信核數據提供了本地存儲高可用與異地容災解決方案。
本地數據中心新增2臺信核Tigler SC8220存儲網關和1套信核Nextor SS6300磁盤陣列柜,與2臺HP RX9800小型機、1臺HP P6500存儲構建本地存儲高可用。同時采用信核SANServer系統作為數據存儲設備,與Oracle數據庫結合進行定時備份。
異地羅定容災機房機房新增1套信核Nextor CS2012業務快速恢復一體機,與本地數據中心機房采用100M裸光纖連接,利用信核遠程容災功能實現數據實時復制,確保社保業務數據的安全性。

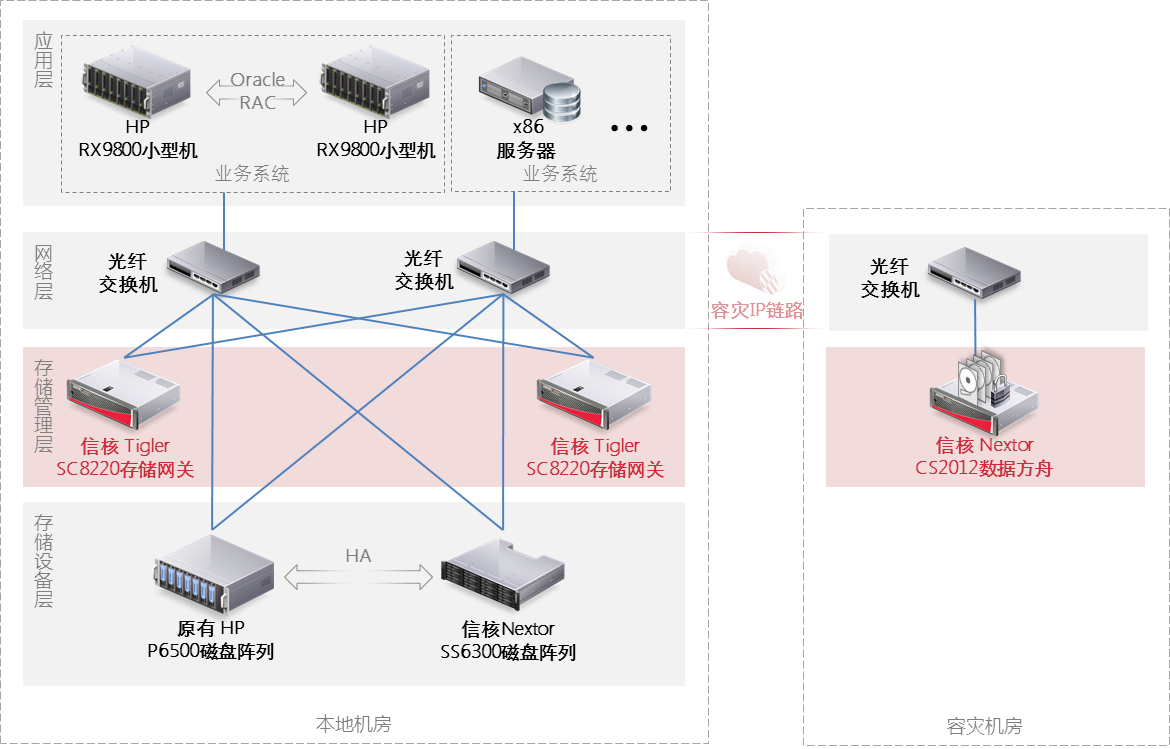

總體建設拓撲圖
存儲資源透明管理,保留存儲原有標識
通過信核存儲網關提供透明接管(TVM)功能,對存儲資源進行透明管理,不改變原有存儲資源任何標識與數據格式、類型,以透明虛擬卷的形式分配至前端應用。
塊級存儲高可用存儲
信核存儲級高可用解決方案選擇塊級數據作為操作對象。數據同步不需考慮上層原有文件級屬性和格式,不影響應用系統的升級擴展。塊級操作保證數據同步過程與應用系統分離,實現高可用系統與應用系統的完全獨立。
增量傳輸,有效節省帶寬
信核容災技術對于數據的復制采用具有傳輸帶寬精簡技術的增量方式進行,使災備通訊成本大為減少。采用信核容災技術,數據傳輸帶寬只需考慮數據增量而不需要考慮完整數據大小,因而傳輸成本大為降低。
用戶獲益
存儲系統全冗余架構
信核存儲級高可用解決方案采用全冗余架構,部署雙磁盤陣列(支持異構陣列高可用)與雙存儲網關,形成管理節點與存儲節點雙冗余,存儲網絡部署雙交換機構成冗余鏈路,真正實現系統級全冗余架構,消除所有單點故障隱患。
存儲高可用保障業務連續
信核存儲高可用解決方案與HP-Unix、Oracle HA等應用層雙活集群一起構建異構存儲數據冗余鏡像,確保在生產存儲遇到意外發生時,能夠自動切換鏡像存儲,保證前端業務連續。
隨時進行災備演練,災備數據的應用擴展
信核CDP技術可以更加有效的發揮災備數據利用價值,通過對CDP快照數據的調用,可以在不影響原有數據的情況下進行數據分析等數據增值利用,有效提升了容災體系的使用價值。
